中規模現場モデル
75インチ EDLA認証版電子黒板
型番：YA-IB7500VA1
75インチ電子黒板YA-IB7500VA1は、中規模会議室や現場打合せに最適で、図面や進捗資料を大画面で全員に共有できます。
4K解像度の映像表示により、施工図や工程表の細部まで確認でき、会議の質と理解度を高めます。
自動追尾カメラと8アレイマイクを搭載し、遠隔拠点とのリモート会議でもクリアな映像と音声を提供します。
20点マルチタッチ対応で複数人が同時に書き込みでき、ディスカッションや修正作業がスムーズに進行します。
保存データはPDFやJPEG形式に対応し、クラウドやQRコードを通じて即時共有が可能で、情報伝達を効率化します。
“リモート会議”や“施工管理のデジタル化”を推進する現場におすすめのモデルです。
ディスプレイパラメータ
| LCDサイズ | 75インチ |
|---|---|
| 応答時間 | ≤2.0 ms |
| 視覚比率 | 16:9 |
| 最大視覚領域 | 1651（W）×930（H）mm |
| 解像度 | 3840（W）×2160（H） |
| ピクセルピッチ | 0.4296×0.4296mm |
| 周波数 | 60Hz |
| 表示色 | 1.07B（10bit） |
| 色域 (Typ) | 72% |
| コントラスト比(Typ) | 1200:1, 4000:1, 5000:1,6000:1 |
| 視野角 | 178°（H/V） |
| バックライトソース | DLED |
| 輝度 (Typ) | 450cd/㎡ |
| バックライト寿命 | ≥30,000 hours |
サイズ＆重量
| 本体寸法 | 1706.8(W)×1044.1(H)×116(D)mm |
|---|---|
| 梱包寸法 | 1860(W)×1160(H)×220(D)mm |
| 本体+ウォールマウント厚 | 152mm |
| VESA穴位置 | 600×400mm |
| ウォールマウントネジ仕様 | M8×20mm |
| 正味重量 | 52±1Kg |
| 総重量 | 64.5±1Kg |
スピーカー
| サウンドトラック | 2.2 ch |
|---|---|
| パワー | 2 × 16W (ツイーター) + 2 × 16W (サブウーファー) |
カメラ
| ピクセル | 48 MP |
|---|---|
| 数量 | 1 |
| 視野 | D=80°, H=68°, V=51° |
| 機能 | エコーキャンセル、ノイズ除去、ハウリング防止 |
マイクロフォン
| ピックアップ距離 | 0–8 m |
|---|---|
| ピックアップ角度 | 0°–180° |
| 機能 | エコーキャンセル、ノイズ除去、ハウリング防止 |
タッチ＆ライティング
| タッチタイプ | 赤外線タッチ |
|---|---|
| 対応システム | Windows 11/10/8/7/XP, Android, Linux, Mac OSX, Chrome |
| Android書き込みポイント | 20ポイントタッチ |
| OPS書き込みポイント | 40ポイントタッチ |
| 最小識別子 | 1.5 mm (over 90% active area) |
| 入力モード | 指、パッシブスタイラスペン |
| 応答時間 | ≤2.0 ms |
| タッチ精度 | ±0.5 mm (over 90% active area) |
| 書き込み高さ | ≤2 mm |
| 書き込み表示 | デュアルカラースタイラスペン |
| 出力座標 | 32767 (W) × 32767 (D) |
システム
| チップソリューション | RK3588 |
|---|---|
| システムバージョン | Android 13.0 |
| 作動周波数 | 2.4 GHz / 5 GHz |
| CPU | Quad-core A76 + Quad-core A55 |
| GPU | ARM Mali-G610 MC4 |
| RAM | 8 GB |
| ROM | 64 GB |
| OSD | 21言語対応／日本語対応 |
Bluetooth
| Bluetoothバージョン | 5.2 (2.4 GHz) |
|---|
Wi-Fi
| バージョン | 802.11ac/b/g/n/ax |
|---|---|
| 作動周波数 | 2.4 GHz / 5 GHz |
| 作動距離 | 0–10 m |
フロントインターフェース
| USB 3.0 | 2 |
|---|---|
| HDMI IN | 1 |
| タッチUSB | 1 |
| TYPE-C | 1 (65W PD supported) |
| NFC | 1 |

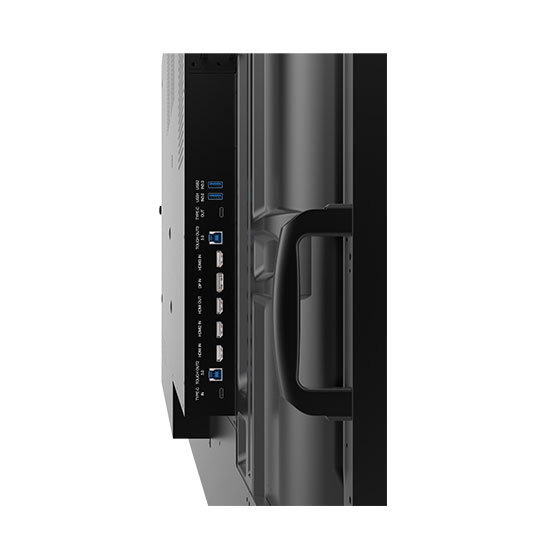

オンボードインターフェース
| USB | 3.0 × 2, 2.0 × 1 |
|---|---|
| TYPE-C IN／TYPE-C OUT | 1／1 |
| タッチOUT 3.0 | 3 |
| HDMI IN／HDMI OUT | 3／1 |
| DP IN／DP OUT | 1／0 |
| RS232／VGA IN／オプティカル | |
| オーディオIN／LINE OUT | 1／1 |
| RJ45 IN／RJ45 OUT | 1／1 |
電力パラメータ
| 電圧 | Rated 100–240V~, Max 90–264V~, 50/60Hz, 4A |
|---|---|
| 最大電力消費 | 400 W |
| スタンバイ電力消費 | ≤0.5 W |
付属品
| 電源コード | 1 |
|---|---|
| スタイラスペン | 2 |
| 壁掛金具 | 1 |
| クイックスタート | 1 |
環境
| 動作温度 | 0°C to 40°C |
|---|---|
| 動作湿度 | 10%–90% RH |
| 保管温度 | -20°C to 60°C |
| 保管湿度 | 10%–90% RH |
| 作動高度 | < 5000 m |
標準モジュール
| ワイヤレスWi-Fiモジュール | SI07B |
|---|

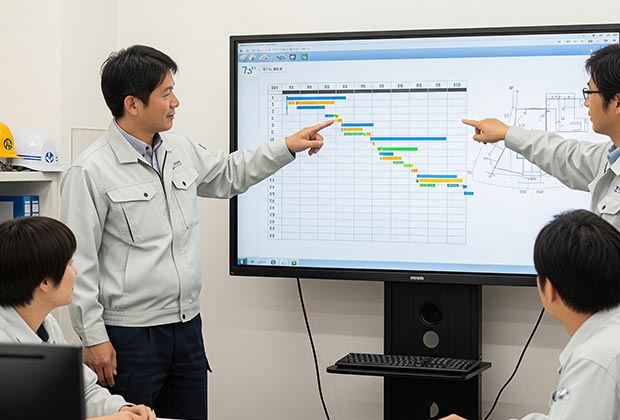

中規模会議や現場打合せに最適
75インチの大画面で工程表や施工図面を共有。複数人が一度に見やすく、会議効率を高めます。
- 75インチ大画面で見やすさ抜群
- 工程表や図面を複数人で同時確認
- 中規模会議室に適したサイズ感
複数人で同時操作可能
20点マルチタッチ対応により、複数人が同時に書き込みや修正を加えられます。
- 複数人での同時書き込みに対応
- リアルタイムで修正内容を反映
- インタラクティブな議論を実現
リモート会議に対応
高性能カメラとマイクを搭載し、本社や協力会社とスムーズに遠隔打合せが可能です。
- 発言者を自動追尾する高性能カメラ
- ノイズ低減マイクでクリアな音声
- TeamsやZoomなど主要会議アプリに対応
アプリ連携で業務効率化
EDLA認証Androidにより、施工管理やクラウドアプリを現場に直接導入できます。
- Google Playストアからアプリ導入可能
- 施工管理や進捗確認をデジタル化
- クラウド連携で情報を即時共有
堅牢な設計で安心運用
建設現場の粉塵や温度変化にも対応し、長期利用に耐える設計です。
- 10℃〜40℃までの環境で安定稼働
- 粉塵の多い環境でも安心して利用可能
- 長時間利用に対応する安定性
