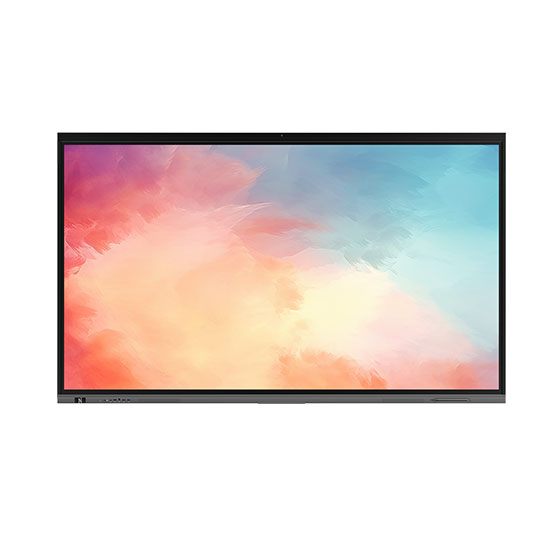

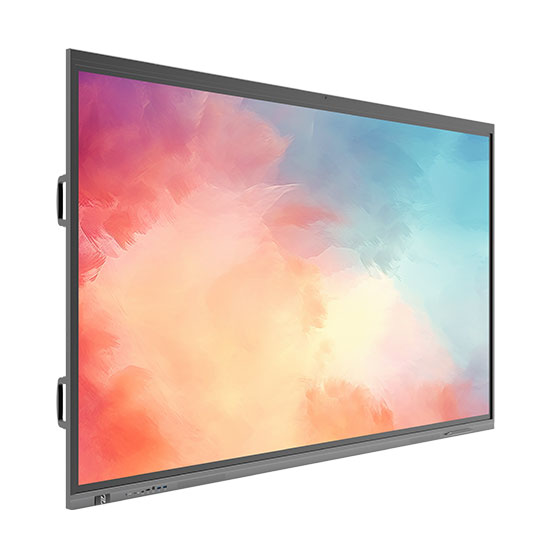

大規模現場モデル
86インチ EDLA認証版電子黒板
型番：YA-IB8600VA1
86インチ電子黒板YA-IB8600VA1は、大規模現場や安全大会での使用に最適で、数十人規模の集会でも全員に情報を届けられます。
4K UHDディスプレイは178度の広視野角に対応し、会場の隅々からでも鮮明に資料を確認することができます。
20点マルチタッチ機能を活かせば、複数人が同時に意見を書き込み、即時に修正や追加指示が行えます。
内蔵カメラとマイクにより、現場とオフィスをつなぐリモート会議もスムーズに進行でき、情報格差をなくします。
保存形式はPDFやJPEGに対応し、QRコードやクラウド経由で全員へ迅速に共有可能で、会議後の伝達も容易です。
“大規模現場DX”や“安全大会での効率的な情報共有”を求める組織に最適です。
ディスプレイパラメータ
| LCDサイズ | 86インチ |
|---|---|
| 応答時間 | ≤2.0 ms |
| 視覚比率 | 16:9 |
| 最大視覚領域 | 1896（W）×1067（H）mm |
| 解像度 | 3840（W）×2160（H） |
| ピクセルピッチ | 0.4935×0.4935mm |
| 周波数 | 60Hz |
| 表示色 | 1.07B（10bit） |
| 色域 (Typ) | 72% |
| コントラスト比(Typ) | 1100:1,1200:1, 4000:1, 5000:1 |
| 視野角 | 178°（H/V） |
| バックライトソース | DLED |
| 輝度 (Typ) | 450cd/㎡ |
| バックライト寿命 | ≥30,000 hours |

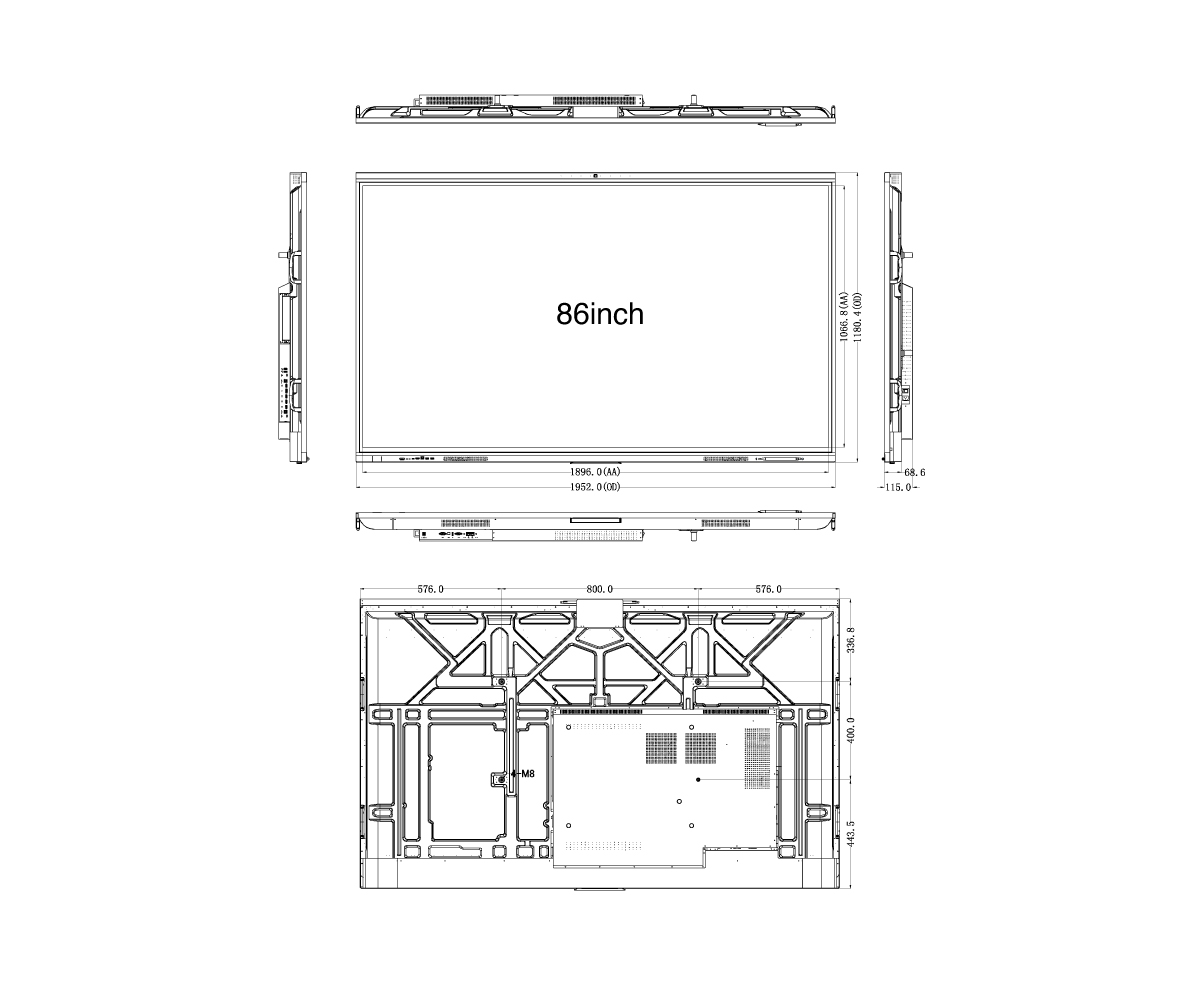

サイズ＆重量
| 本体寸法 | 1952.9(W)×1184.4(H)×116(D)mm |
|---|---|
| 梱包寸法 | 2120(W)×1325(H)×220(D)mm |
| 本体+ウォールマウント厚 | 152mm |
| VESA穴位置 | 800×400mm |
| ウォールマウントネジ仕様 | M8×20mm |
| 正味重量 | 67±1Kg |
| 総重量 | 82.5±1Kg |
スピーカー
| サウンドトラック | 2.2 ch |
|---|---|
| パワー | 2 × 16W (ツイーター) + 2 × 16W (サブウーファー) |
カメラ
| ピクセル | 48 MP |
|---|---|
| 数量 | 1 |
| 視野 | D=80°, H=68°, V=51° |
| 機能 | エコーキャンセル、ノイズ除去、ハウリング防止 |
マイクロフォン
| ピックアップ距離 | 0–8 m |
|---|---|
| ピックアップ角度 | 0°–180° |
| 機能 | エコーキャンセル、ノイズ除去、ハウリング防止 |
タッチ＆ライティング
| タッチタイプ | 赤外線タッチ |
|---|---|
| 対応システム | Windows 11/10/8/7/XP, Android, Linux, Mac OSX, Chrome |
| Android書き込みポイント | 20ポイントタッチ |
| OPS書き込みポイント | 40ポイントタッチ |
| 最小識別子 | 1.5 mm (over 90% active area) |
| 入力モード | 指、パッシブスタイラスペン |
| 応答時間 | ≤2.0 ms |
| タッチ精度 | ±0.5 mm (over 90% active area) |
| 書き込み高さ | ≤2 mm |
| 書き込み表示 | デュアルカラースタイラスペン |
| 出力座標 | 32767 (W) × 32767 (D) |
システム
| チップソリューション | RK3588 |
|---|---|
| システムバージョン | Android 13.0 |
| 作動周波数 | 2.4 GHz / 5 GHz |
| CPU | Quad-core A76 + Quad-core A55 |
| GPU | ARM Mali-G610 MC4 |
| RAM | 8 GB |
| ROM | 64 GB |
| OSD | 21言語対応／日本語対応 |
Bluetooth
| Bluetoothバージョン | 5.2 (2.4 GHz) |
|---|
Wi-Fi
| バージョン | 802.11ac/b/g/n/ax |
|---|---|
| 作動周波数 | 2.4 GHz / 5 GHz |
| 作動距離 | 0–10 m |
フロントインターフェース
| USB 3.0 | 2 |
|---|---|
| HDMI IN | 1 |
| タッチUSB | 1 |
| TYPE-C | 1 (65W PD supported) |
| NFC | 1 |
オンボードインターフェース
| USB | 3.0 × 2, 2.0 × 1 |
|---|---|
| TYPE-C IN／TYPE-C OUT | 1／1 |
| タッチOUT 3.0 | 3 |
| HDMI IN／HDMI OUT | 3／1 |
| DP IN／DP OUT | 1／0 |
| RS232／VGA IN／オプティカル | |
| オーディオIN／LINE OUT | 1／1 |
| RJ45 IN／RJ45 OUT | 1／1 |
電力パラメータ
| 電圧 | Rated 100–240V~, Max 90–264V~, 50/60Hz, 5.5A |
|---|---|
| 最大電力消費 | 550 W |
| スタンバイ電力消費 | ≤0.5 W |
付属品
| 電源コード | 1 |
|---|---|
| スタイラスペン | 2 |
| 壁掛金具 | 1 |
| クイックスタート | 1 |
環境
| 動作温度 | 0°C to 40°C |
|---|---|
| 動作湿度 | 10%–90% RH |
| 保管温度 | -20°C to 60°C |
| 保管湿度 | 10%–90% RH |
| 作動高度 | < 5000 m |
標準モジュール
| ワイヤレスWi-Fiモジュール | SI07B |
|---|

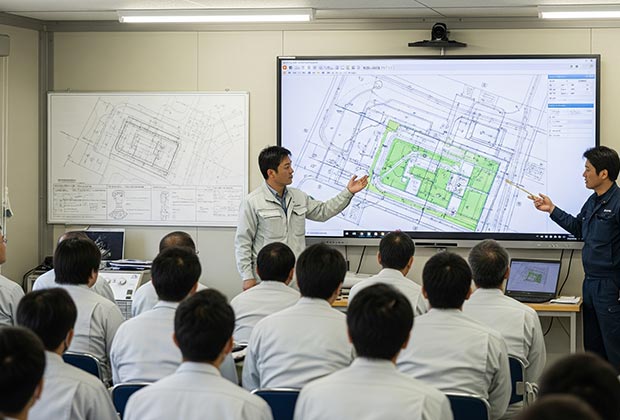

大規模現場や安全大会に最適
86インチの大画面と広視野角で、大人数の安全大会や全体会議に強みを発揮します。
- 86インチ大画面で大人数に対応
- 178°広視野角でどの席からも見やすい
- 全体集会や安全大会に最適

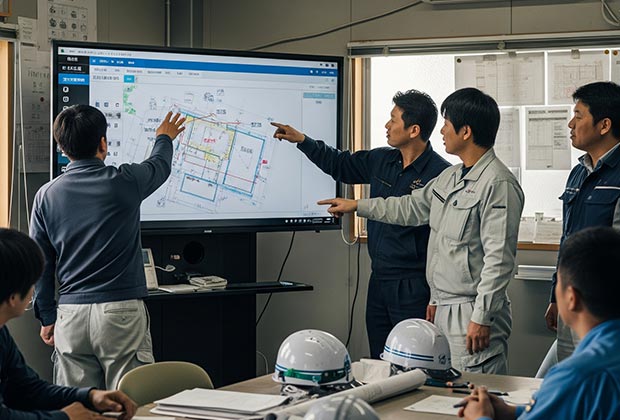

複数人が同時に操作できる
20点マルチタッチで複数人が同時に書き込みや指示を加えられます。
- 最大20点マルチタッチ
- 複数人参加型のインタラクティブ会議
- リアルタイムで修正可能

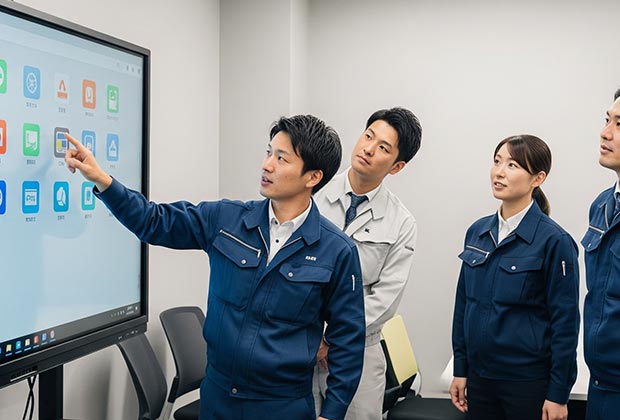

EDLA認証でアプリ活用
Google Playから施工管理や教育用アプリを導入可能。大規模現場のDXを推進します。
- EDLA対応でGoogle Play利用可能
- 施工管理・CADビューワーも直接導入
- 教育・研修用アプリも活用可能

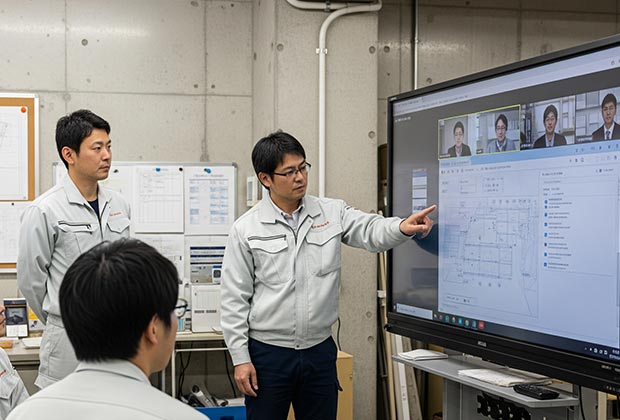

高性能カメラとマイク搭載
リモート会議や全体集会の配信に対応。クリアな映像と音声で遠隔拠点とも連携できます。
- 発言者を追尾する高性能カメラ
- ノイズカットで聞き取りやすい音声
- 大規模リモート会議にも対応
過酷な環境でも安定稼働
温度変化や粉塵にも強い設計で、長期運用に安心です。
- -10℃〜40℃までの環境対応
- 粉塵の多い現場でも安定動作
- 長時間運用でも安定性を維持
